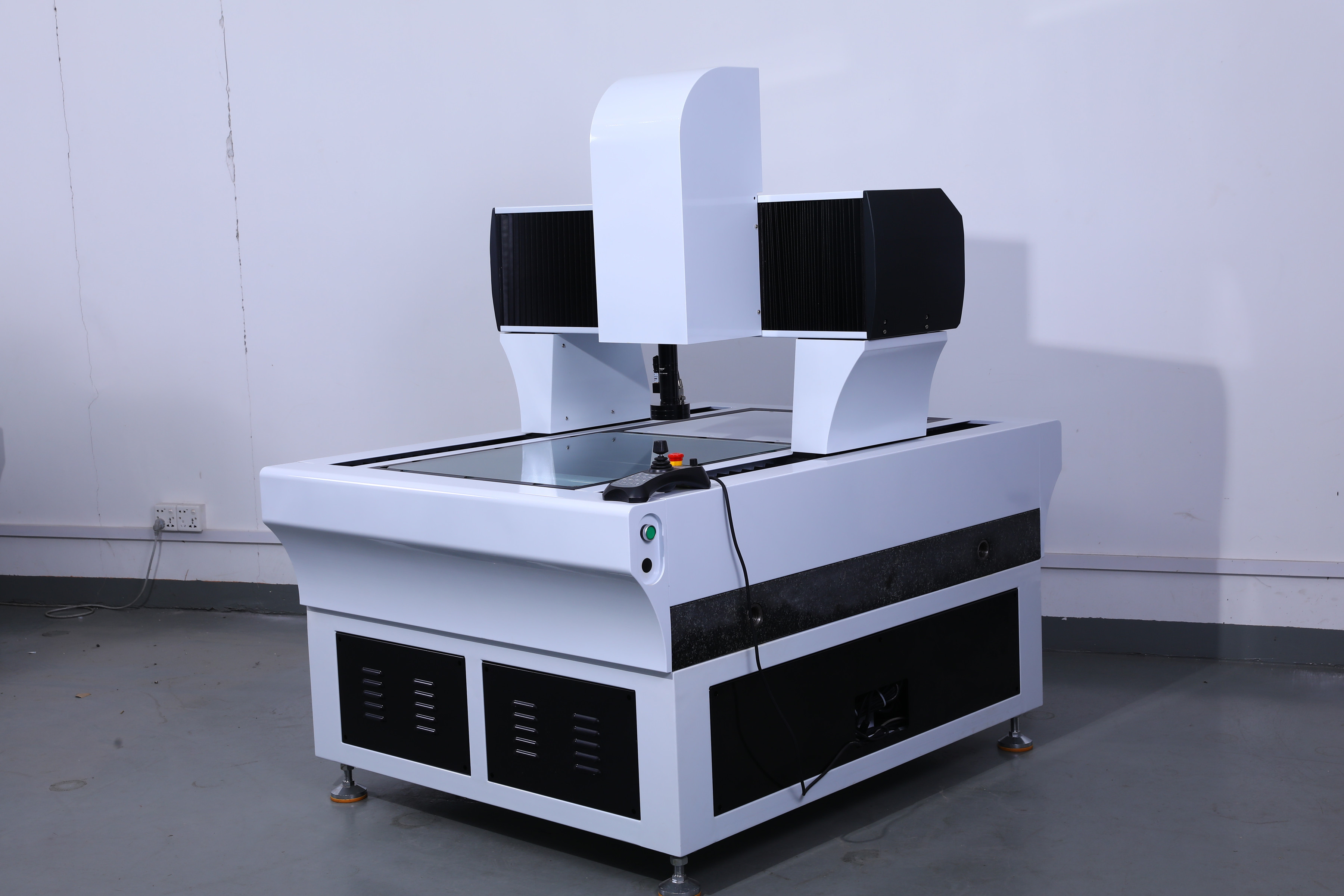

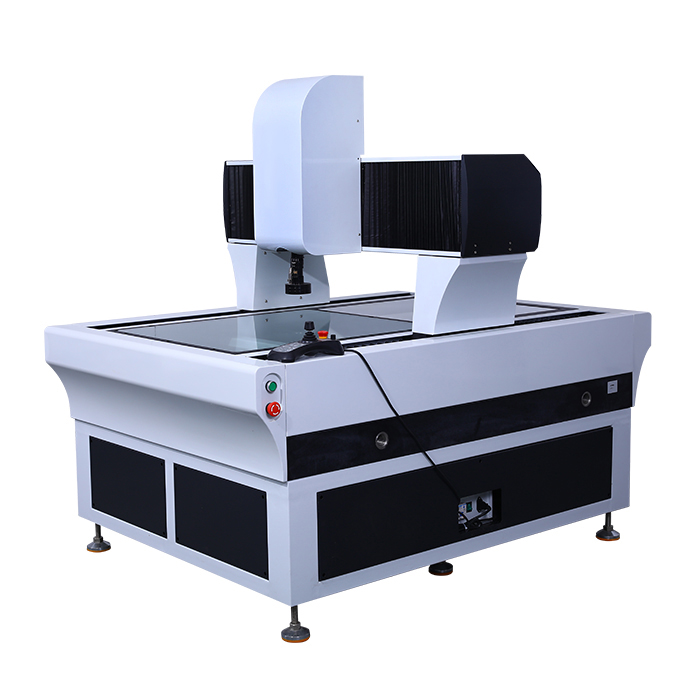

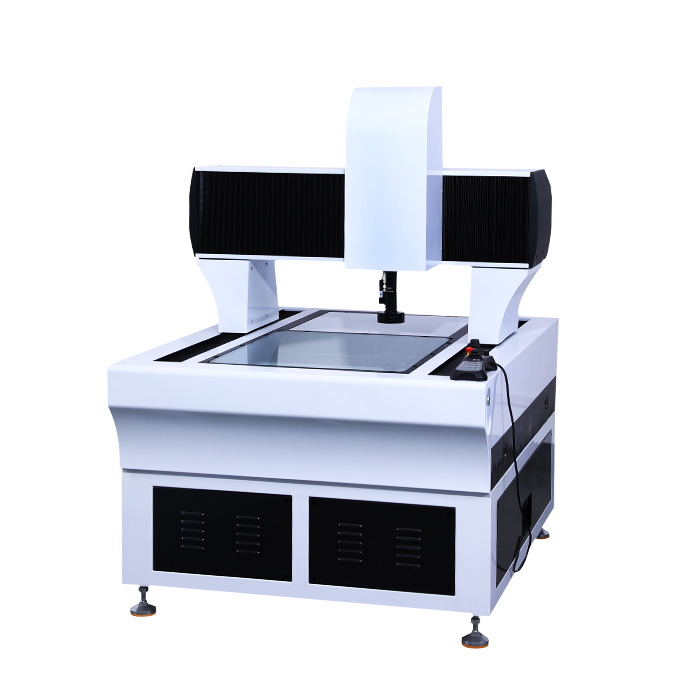

MÁY ĐO 2D TỰ ĐỘNG MODEL DLM Gantry Type Image Measuring Instrument
Giới thiệu:
- Model DLM được thiết kế với cấu trúc granite và điều hướng bởi các vòng bi khí tạo nên sự chuyển động nhanh và chính xác
- DLM là sự lựa chọn lý tưởng dành cho kiểm tra đo đạc các mẫu lớn như màn hình LCD hay bo mạch (PCB)
Đặc điểm:
- Hệ thống gồm có đầu đo, chức năng tự động lấy nét, điều khiển joystick
- Bộ điều khiển mạnh mẽ sử dụng chức năng tự động lấy nétgiúpđộ lặp lại cao
- Hệ thống chuyển động: động cơ servo
- Camera màu Sony CCD 1/2″ độ phân dải cao, ống kính NAVITAR cho hình ảnh sắc nét
- Vòng bi khí được thiết kế dành cho trục X và Y, bàn soi cho độ chính xác cao và chống mài mòn
- Nguồn sáng lạnh tăng cường hiệu năng chiếu sáng
- Mặt kính được xử lý đặc biệt để chống lại sự biến dạng, kích thước tối đa lên tới 2000x3000x2000 mm(XYZ)
Kích thước lớn có thể đo được những sản phẩm lớn một cách chính xác nhất. dễ dàng thao tác.
|
Model |
DLM-6040H |
DLM-8060 |
DLM-1080H |
DLM-1012H |
|
Kích thước bàn soi(mm) |
540 x 740 |
740x940 |
940x1040 |
1340x1140 |
|
Trục X(mm) |
600 |
800 |
1000 |
1200 |
|
Trục Y(mm) |
400 |
600 |
800 |
1000 |
|
Trục Z(mm) |
200 |
|||
|
Độ phân dải |
0.0005 mm (0.5μm) |
|||
|
Độ chính xác lặp |
± 0.001 mm (1μm) |
|||
|
Tốc độ |
400 mm/s |
|||
|
Độ chính xác |
≤ (3 + L/75)μm; L (chiều dài đo) :mm |
|||
|
Tải |
30 (KG/ M2) |
|||
|
Hệ thống hình ảnh |
CCD Camera thương hiệu Nhật Bản |
|||
|
Hệ chiếu sáng: đèn LED và ánh sáng truyền qua |
||||
|
Ống kính |
Trường phóng đại: 0.7X - 4.5X |
|||
|
Độ phóng đại tổng: 34X - 220X |
||||
